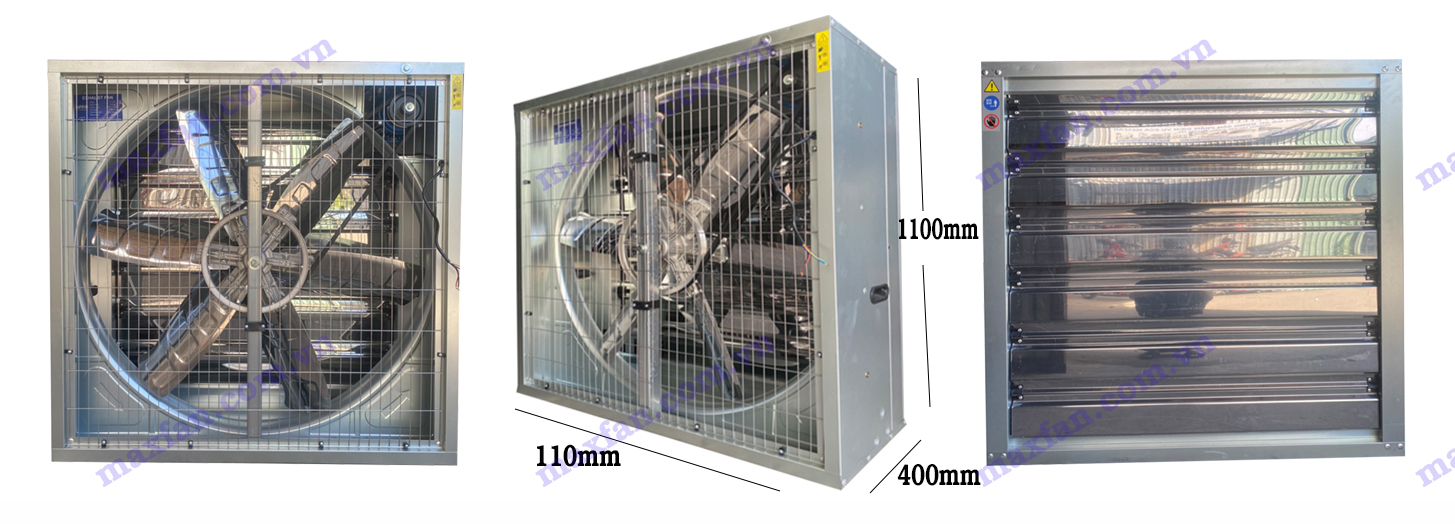

QUẠT THÔNG GIÓ CÔNG NGHIỆP 1100X1100

 1. Quạt thông gió công nghiệp là gì?

Quạt thông gió công nghiệp 1100×1100 là dòng quạt kích thước lớn, thiết kế dành cho hệ thống làm mát và thông gió tại các khu vực có không gian rộng như nhà xưởng, kho hàng, nhà máy, trung tâm phân phối… Với kích thước khung tiêu chuẩn 1 100 mm x 1 100 mm, sản phẩm đáp ứng yêu cầu về lưu lượng gió, hiệu suất cơ khí và khả năng ứng dụng đa ngành. Các mục tiêu chính khi chọn dung quạt này bao gồm:

Tăng lưu thông và làm mát không khí trong không gian lớn.

Hút khói, bụi, hơi ẩm, hơi hóa chất một cách hiệu quả.
Giảm nhiệt độ môi trường, cải thiện sức khỏe người lao động và bảo vệ máy móc.
Giảm chi phí vận hành nhờ motor tiết kiệm năng lượng.

2. Cấu tạo chi tiết quạt công nghiệp 1100x1100

2.1. Khung quạt

  • Chất liệu: Thép tấm dày (3–5 mm), sơn tĩnh điện hoặc mạ kẽm chất lượng cao, chịu được ăn mòn trong môi trường công nghiệp.

  • Thiết kế khung: Hình vuông, cứng cáp, có góc bo may chắc, gia công chính xác để giảm tối đa độ rung khi vận hành.

  • Bục đỡ motor (nếu có): Thép định hình chịu lực đặt ngoài khung, cố định bằng bu-lông M12/M16 liên kết chặt phần motor – khung.

2.2. Cánh quạt

  • Số lượng cánh: 3, 5 hoặc 7 cánh tùy model, tối ưu lưu lượng và áp suất gió.

  • Chất liệu:

    • Nhôm đúc nguyên khối (độ bền cao, chịu biến dạng tốt).

    • Thép tấm dập lốc (sơn epoxy bảo vệ, chi phí thấp).

    • Hợp kim nhựa chịu nhiệt độ cao, kháng hóa chất (dùng trong môi trường đặc biệt).

  • Kiểu dáng cánh: Cánh sâu, cong lượn khí động lực hỗ trợ luồng gió mạnh mẽ, giảm tiếng ồn.

  • Góc đặt cánh: Tùy chỉnh (~20°–40°) để đạt lưu lượng và áp suất gió thiết kế.

  • Trục cánh:

    • Trục thép lớn Ø30–40 mm, chính xác NC, đảm bảo chống trượt và lệch tâm.

    • Ổ bi NSK/NTN độ chính xác cao, tuổi thọ trên 50 000 giờ, chịu tải, nhiệt độ.

2.3. Động cơ (Motor)

  • Công suất phổ biến:

    • 1,1 kW → lưu lượng ~30 000 m³/h.

    • 1,5 kW → tầm ~40 000 m³/h.

    • 2,2 kW → ~50 000 m³/h.

    • 3,7 kW → ≥60 000 m³/h, thích hợp xưởng >600 m².

  • Loại motor:

    • 1 pha (220 V): dùng trong khu vực ít máy sử dụng đồng pha.

    • 3 pha (380 V): vận hành ổn định, ứng dụng trong hệ thống điện công nghiệp.

  • Hiệu suất motor:

    • Loại IE2 ≥82%, IE3 ≥85%, tối thiểu loại IE2 cho công suất từ 1,5 kW.

  • Cấp bảo vệ vỏ motor: IP54 (bảo vệ bụi/nước) hoặc IP65 (bảo vệ hoàn toàn, dùng ngoài trời).

  • Hệ thống làm mát motor: Cánh tản nhiệt ngoài vỏ, làm mát khí tự điều hoà – kéo dài tuổi thọ.

  • Bảng thông số motor: Hiển thị rõ điện áp, dòng, tốc độ quay (RPM), hệ số cosφ, cấp bảo vệ – thuận tiện cho khai báo kỹ thuật.

2.4. Hệ khớp nối và truyền động

  • Khớp nối mềm (coupling):

    • Giảm sốc khi khởi động, bảo vệ trục motor.

    • Chất liệu PU/CCF chịu ma sát, chống mòn và chống rung.

  • Truyền động trực tiếp:

    • Khung và motor thiết kế liền, không dùng dây cua‑ro, hạn chế mất công suất.

    • Dễ bảo trì, tiết kiệm chi phí thay thế sau này.

  • Tùy chọn biến tần (VFD/VSD):

    • Điều chỉnh tốc độ linh hoạt, tiết kiệm điện từ 15–30%.

    • Tăng/giảm lưu lượng nhanh chóng theo nhu cầu hoạt động.

2.5. Lưới bảo vệ – tấm chắn an toàn

  • Lưới trước sau: Khung bảo vệ dạng lưới thép Ø3–5 mm, đảm bảo an toàn khi cánh quay.

  • Chốt an toàn inox/buloong lục giác Inox A2: Giữ khung và lưới chắc chắn, chịu va đập.

  • Xốp chống ồn (tùy chọn): Lót giảm tiếng ồn khi cần đạt tiêu chí âm học thấp.



3. Lợi ích khi sử dụng quạt thông gió công nghiệp cho nhà xưởng

3.1. Tăng lưu thông và giảm nhiệt độ

  • Lưu lượng gió mạnh tạo dòng không khí thổi vào/thoát ra hai chiều, giải phóng nhiệt độ khắc lưu lại.

  • Giảm nhiệt nền, góp phần bảo vệ máy móc, năng suất lao động người công nhân.

3.2. Khử mùi, hút bụi, hút hơi hóa chất

  • Không khí bẩn, bụi, hơi hóa chất được hút ra ngoài thay bằng không khí sạch từ bên ngoài, phù hợp cho ngành chế biến thực phẩm, dược phẩm, hàn cắt.

  • Giúp hệ thống xử lý khí thải hoạt động hiệu quả và đạt yêu cầu môi trường.

3.3. Tiết kiệm chi phí vận hành

  • Motor IE2/IE3 + truyền động trực tiếp giúp giảm tiêu hao năng lượng lên tới 15–30% so với motor thường.

  • Có thể dùng thêm biến tần điều chỉnh lưu lượng theo nhu cầu công việc – tránh lãng phí.

3.4. Tuổi thọ cao, bảo trì đơn giản

  • Thiết kế chịu lực, vật liệu bền, vòng bi tuổi thọ dài.

  • Dễ dàng thay thế linh kiện, ít phát sinh chi phí vận hành.

3.5. Môi trường làm việc tốt hơn

  • Làm giảm độ ẩm, tăng oxy trong xưởng, chống mùi ẩm mốc, nấm mốc.

  • Giảm rủi ro bệnh nghề nghiệp liên quan đến nhiệt và môi trường không khí.

---------------------------------------------------------------------
Liên hệ đặt hàng
SĐT: 0914.876.226 - 0932.102.636
Địa chỉ: 364B, Bình Thung 1, Bình An, Dĩ An, Bình Dương
